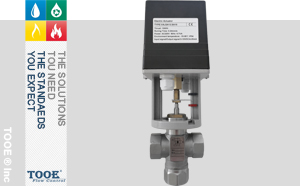

不銹鋼比例積分電動調節閥 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 空調閥 > 電動調節閥 |
| 產品信息 | |
| 產品型號：VLB31.15.25+VAJ2A12.S010 | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN15-DN50 | 產品材質：不銹鋼304 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼比例積分電動調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
不銹鋼比例積分電動調節閥概述
V系列調節閥配VAJ系列執行器可組合成電動二通閥、電動三通合流閥、電動三通分流閥，能調節蒸汽或水在采暖以及空調系統中的流量。廣泛應用于HVAC中央空調及各行業的高溫?zé)崴罢羝r上。VAJ適用于驅動本公司各系列型號的閥門，它以交流單相AC220V為電源，可接收控制信號為三浮點(增量調節)、比例調節模擬量(0-10VDC、4-20mADC)及多種非標信號等各種控制器的控制(預定)，本資料以VAJ2A為例。V調節閥閥體有二通常溫型、三通常溫型、二通高溫型、三通高溫型四種，其中，三通又分為合流及分流兩種，本文以VLB不銹鋼絲扣閥體為例。
 |
 |
 |

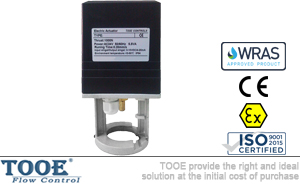

不銹鋼比例積分電動調節閥執行器型號編制
|
VAJ
|
□
|
□
|
□
|
□
|
·
|
□
|
□
|
□
|
□
|
-
|
□
|
□
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|||||
| 1. | 電動閥門執行器系列代號(VAJ=直行程系列執行器) |
| 2. | 主支架號衍生系列1、2、2A、3D、3F、4、4X |
| 3. | 控制類型：0=三浮點型；1=比例調節型(模擬量0-10V或4-20mA)；2=三浮點控制型(帶2K電阻反饋)；3=比例調節帶數碼管顯示型；4=三浮點控制型(帶延時斷電型)；5=比例調節帶通訊功能型；6=三浮點控制型(帶模擬反饋型) |
| 4. | 電源電壓：1=24V AC；2=220V AC |
| 5. | 選裝功能：0=標準配置；S=機械手動；K=無源點反饋；H=執行器內加熱；A=S+K；B=S+H；C=S+K+H |
| 6. | 內部結構類型：0=無約定時；A=離合電機限力(VAJ2A/3D/3F系列)；B或D=彈簧限力(VAJ2A/3D/3F系列)；V=帶外部工作參數顯示(VAJ4/4B/4C/4E/4S系列)；W=只有C1位為S時，特指無出軸(VAJ4/4B/4C/4E/4S系列) |
| 7. | 輸出力，單位N(輸出力的1%)：05=500N；10=1000N；15=1500N；18=1800N；30=3000N；65=6500N；AO=10000N |
| 8. | 輔助號-行程(標準行程可省略)：22=22m；25=25m；50=50m；60=60m；AO=100mm |
不銹鋼比例積分電動調節閥閥體型號編制
|
V
|
□
|
□
|
□
|
□
|
·
|
□
|
·
|
□
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
| 1. | 調節閥閥體系列代號 |
| 2. | 連接形式：L=螺紋連接；F=法蘭連接 |
| 3. | 閥體材質：B=不銹鋼；C=黃銅；G=鑄鋼；Q=球鐵；T=鑄鐵 |
| 4. | 結構形式：2=二通單座(閥桿向下縮短關閥)；3=三通合流；4=三通分流；5=二通單座(閥桿向下縮短開閥)；6=二通套筒平衡(閥桿向下縮短關閥)；7=二通套筒平衡(閥桿向下縮短開閥) |
| 5. | 介質及溫度：1=普通冷熱水型(適用溫度2℃~150℃，乙二醇溶液最低溫度-10℃)；2=普通蒸汽(飽和蒸汽及過熱蒸汽，最大11bar絕對壓力，單座最高150℃，平衡套筒最高150℃)；3=配置散熱組件(適用于過熱蒸汽、熱油等，溫度-20℃~180℃)；4=配置加長型散熱組件(適用溫度-40℃~400℃) |
| 6. | 公稱通徑：如32為DN32通徑(DN15-DN400) |
| 7. | 公稱壓力：16=1.6MPa；25=2.5MPa；40=4.0MPa；64=6.4MPa |
不銹鋼比例積分電動調節閥結構尺寸
 |
 |
|

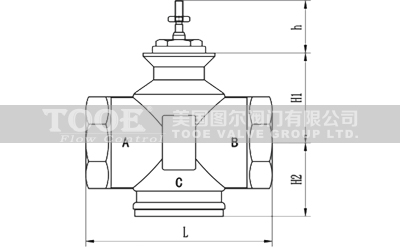

VLB51 / VLB52系列
|
|
VLB53系列(配散熱片)
|
||||||||||
|
DN
|
L
|
h
|
H1
|
H2
|
kg
|
|
DN
|
L
|
h
|
H3
|
H2
|
kg
|
|
15
|
85
|
40
|
40
|
41
|
0.8
|
|
15
|
85
|
40
|
96
|
41
|
1.4
|
|
20
|
85
|
40
|
40
|
41
|
0.8
|
|
20
|
85
|
40
|
96
|
41
|
1.4
|
|
25
|
90
|
40
|
46
|
39
|
0.9
|
|
25
|
90
|
40
|
102
|
39
|
1.5
|
|
32
|
105
|
40
|
52
|
43
|
1.2
|
|
32
|
105
|
40
|
108
|
43
|
1.8
|
|
40
|
120
|
40
|
60
|
50.5
|
1.8
|
|
40
|
120
|
40
|
117
|
50.5
|
2.4
|
|
50
|
140
|
40
|
67
|
55.5
|
2
|
|
50
|
140
|
40
|
124
|
55.5
|
2.7
|
 |
 |
|
VLB31 / VLB32系列
|
|
VLB33系列(配散熱片)
|
||||||||||
|
DN
|
L
|
h
|
H1
|
H2
|
kg
|
|
DN
|
L
|
h
|
H3
|
H2
|
kg
|
|
15
|
85
|
40
|
40
|
60
|
0.8
|
|
15
|
85
|
40
|
96
|
60
|
1.5
|
|
20
|
85
|
40
|
40
|
60
|
0.8
|
|
20
|
85
|
40
|
96
|
60
|
1.5
|
|
25
|
90
|
40
|
46
|
60
|
1
|
|
25
|
90
|
40
|
102
|
60
|
1.7
|
|
32
|
105
|
40
|
52
|
61
|
1.4
|
|
32
|
105
|
40
|
108
|
61
|
2
|
|
40
|
120
|
40
|
60
|
70.5
|
2
|
|
40
|
120
|
40
|
116
|
70.5
|
2.8
|
|
50
|
140
|
40
|
67
|
88.5
|
2.6
|
|
50
|
140
|
40
|
123
|
88.5
|
3.3
|
