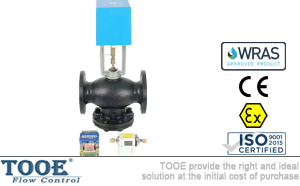

電動壓差旁通閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動壓差旁通閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

電動壓差旁通閥概述

電動壓差旁通閥主要是通過壓差控制器來調節供/回水管路中的壓差要求,以保證系統正常循環、設備高效節能運行,保障循環系統設備、管路安全。
電動壓差旁通閥主要作用在于，維持冷凍水/熱水系統能夠在末端負荷較低的情況下，保證冷凍機/熱交換器等設備的正常運轉。例如某辦公樓由于無人使用，使得末端盤管二通閥門大量關閉，造成空調機組供回水壓差變大，影響整個機組運行。安裝圖爾電動壓差旁通閥后，多余水量可通過旁通閥直接流入回水管道，保證供回水壓差穩定。

電動壓差旁通閥技術參數

公稱通徑：DN25-DN600		壓差控制器調節范圍：0.5~4bar(7.14~57psig)
公稱壓力：1.0Mpa-2.5Mpa		運行壓差：0.14bar(2psig)
適用溫度：-10℃~150℃		開關觸點形式：SPDT
適用介質：水、油、蒸汽		變壓器輸入電壓：220VAC
開關觸點容量：50HZ，A.C.220V,6A/24V,4A		變壓器輸出電壓：24VAC 50Hz

電動壓差旁通閥工作原理

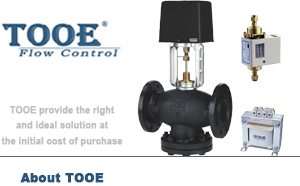

電動壓差旁通閥由VB7200電動兩通調節閥(也可用電動調節蝶閥)配套P74JA壓差控制器、變壓器、控制箱等組成。P74JA壓差控制器組合了兩個具有高靈敏度的壓力元件，元件兩端的壓力一旦改變，即引起開關機構動作來控制設備，諸如馬達驅動閥門。開關機構提供SPDT非快速作用(浮動)動作，因此共用的可移動觸點，會接觸二個固定觸點之一，或者停留在二者之間(無接觸)。

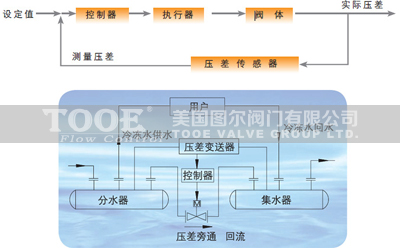

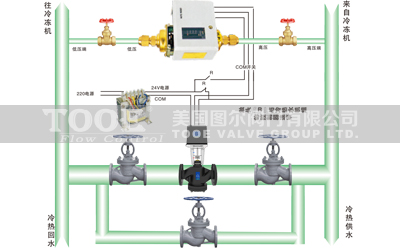

P74JA+VB7200電動壓差旁通閥通過控制壓差旁通閥的開度控制冷凍水的旁通流量，從而使供回水干管兩端的壓差恒定。廣泛應用于中央空調集分水器和熱力泵供回水之間，可有效保持設備不被損壞。把電動壓差旁通閥安裝在系統水泵附件的旁通管路中，當系統壓差增大而超過控制閥設定值時，閥門則進而開大，使更多的水流經旁通閥，從而使系統壓差減小。相反，壓差的減小導致閥門開度減小從而使系統壓差增加。

電動壓差旁通閥產品特性

- 無級調節，壓差穩定，控制精度高，直讀式標尺可迅速確定設定點	- 操作簡便，只需通過控制器修改壓差設定，無需移動外罩壓差設定
- 1/4"喇叭壓力漲管接于觸感元件上，令現場安裝簡易	- 運行平穩，使用壽命長，無人值守，節省人力
