| 產品信息 | |
| 產品型號：JLH;VG-3-2-0-C | 產品壓力：PN10；PN16；PN25 |
| 產品口徑：DN50-DN1000 | 產品材質：鑄鋼 碳鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【三合一多功能止回控制閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
三合一多功能止回控制閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
三合一多功能控制閥可以在同一閥體上實現多種功能。可以作為消聲止回閥使用，還可以作為開關閥使用，閥門預留了兩個供測試所用接口，也可以實現平衡閥的功能。綜合了蝶閥、平衡閥、止回閥以及測流量閥等多種功能于一身，可代替泵出口截止、節流、止回閥三臺閥門，實現一閥多用。
JLH三合一多功能止回控制閥包括閥體內設閥座、閥桿、彈簧、閥瓣、導套等零件組成。安裝在建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。可有效的防止普通止回閥液體倒流時產生的水錘沖擊和噪音。
 |
 |
 |
三合一多功能止回控制閥參數
| 公稱通徑：DN50-DN1000(2"-40") | 閥體材質：鑄鐵DI；鑄鋼/碳鋼WCB；不銹鋼304/316/316L | |
| 公稱壓力：PN10；PN16；PN25(Class 125LB-150LB) | 閥板材質：鑄鐵+橡膠/CI+EPDM；碳鋼WCB；不銹鋼304/316/316L | |
| 工作溫度：-20℃~120℃ | 閥桿材質：不銹鋼SS401 | |
| 適用介質：水；油；非腐蝕性液體 | 彈簧材質：不銹鋼SS304 | |
| V型填料：三元乙丙橡膠EPDM | 閥板軸：不銹鋼SS401 | |
| 手輪材質：碳鋼；不銹鋼 | 密封圈：三元乙丙橡膠EPDM；丁腈橡膠NBR | |
| 法蘭標準：ANSI B16.1；ANSI B16.42；EN1092-2；GB/T17241.6 | 測量嘴：黃銅 |
三合一多功能止回控制閥原理
 |
 |

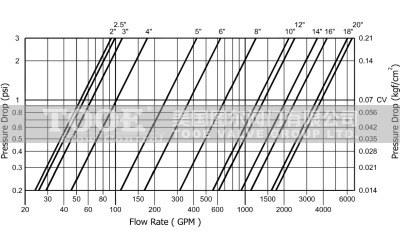

| 三合一多功能止回控制閥-壓降流損曲線 |

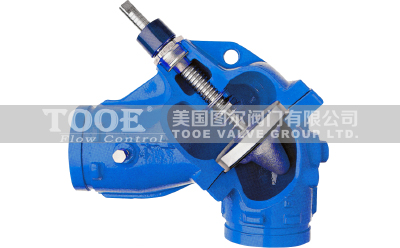

三合一多功能止回控制閥-構造原理圖
|
閥體配有加速關閉彈簧，利用快關原理防止水錘的產生，防止介質倒流，達到靜音關閉；裝有開度指示器，通過調節開度，可以調節水泵的輸出量；通過關閉閥桿，可對介質進行截止起到截止閥的作用。
|
DN
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Kv
|
48.29
|
82.56
|
117.5
|
211.49
|
383.37
|
464.89
|
793.17
|
1139.48
|
|
Cv
|
56.4
|
96.4
|
137.1
|
246.8
|
447.4
|
542.5
|
925.6
|
1329.8
|
三合一多功能止回控制閥尺寸
 |
 |

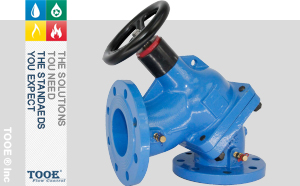

| 三合一多功能止回控制閥-直角型 |

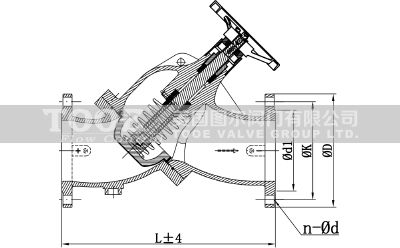

三合一多功能止回控制閥-直通式
|
|
DN
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
A
|
187
|
208
|
244
|
305
|
359
|
481
|
516
|
610
|
|
B
|
117
|
98
|
111
|
140
|
168
|
233
|
248
|
355
|
|
L
|
304
|
306
|
355
|
445
|
527
|
714
|
764
|
967
|
