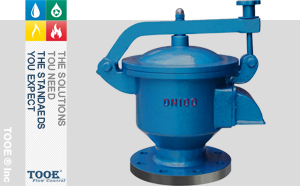

全天候快開呼吸閥概述

HXF-88全天候快開呼吸閥采用螺釘旋轉壓緊，打開方便快捷，便于拆卸，是對普通全天候呼吸閥的改進產品，實現手動快速打開，便于維護與檢修，耐低溫，防靜電，使用壽命長。是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗、控制儲罐壓力的作用。快開式呼吸閥，包括閥體，閥體靠近進口端設有壓力閥座，壓力閥座上設有壓力閥盤，閥體頂部設有真空閥座，真空閥座上設有真空閥盤，真空閥盤頂部的柱體與閥門頂部的壓槽相配合，閥體頂部外側設有鉸接式壓板，設置在壓板外端的U形凹槽與鎖緊裝置連接，壓力閥盤和真空閥盤均配有彈性接地線。

全天候快開呼吸閥參數

公稱通徑：DN15-DN500		公稱壓力：0.6Mpa-1.6Mpa
適用溫度：-30℃~60℃		連接形式：法蘭連接
閥體材質：碳鋼、不銹鋼、鋁合金		適用介質：汽油、煤油、柴油等其它石化化工物料
閥盤材料：不銹鋼、鋁合金、PTFE聚四氟乙烯		阻火層：不銹鋼
密封座：PTFE聚四氟乙烯		制造標準：GB5908-86；SY7511-87
檢驗標準：SY/T0511《石油儲罐呼吸閥》；API2000		法蘭標準：HG20592-97；ANSI B16.5；GB/T 9113

全天候快開呼吸閥操作壓力

等級	A	B	C	D
呼出壓力	+355Pa (36mmH2O)	+980Pa (100mmH2O)	+1765Pa (180mmH2O)	+4KPa(或由用戶定)
吸入壓力	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-0.5KPa(或由用戶定)

呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。

全天候快開呼吸閥通氣量和泄漏量

代號	DN	50	80	100	150	200	250
	壓力等級Pa	通氣量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
標準允許泄漏量m3/h		≤0.04				≤0.4

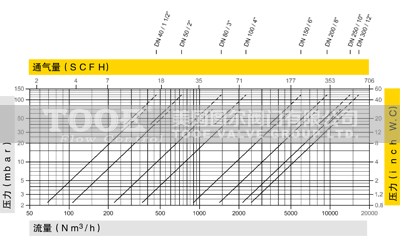

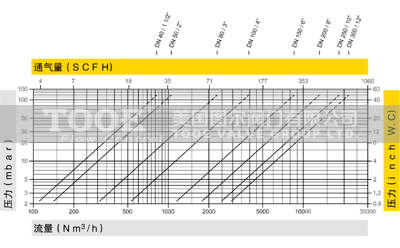

全天候快開呼吸閥通氣量曲線

壓力釋放曲線圖	真空吸入曲線圖

注：流量圖是在經過權威機構認證和標定的流量試驗裝置上所數據繪制，介質取標立空氣，密度1.29kg/m3，PN=0.1013Mpa。表中值為參考值，具體準確壓降需根據用戶提供數據要求重新計算。

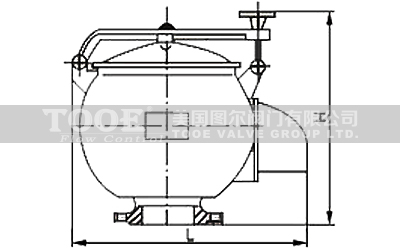

全天候快開呼吸閥尺寸
