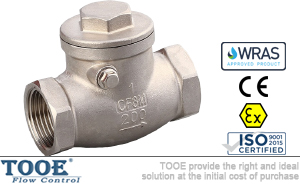

不銹鋼臥式絲扣止回閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼臥式絲扣止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
不銹鋼臥式絲扣止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
H14W臥式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。絲扣止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當的微量位置補償。
 |
 |
 |
不銹鋼臥式絲扣止回閥參數
| 公稱通徑：DN15-DN50(1/2"-2") | 閥體材質：不銹鋼CF8、CF8M | |
| 公稱壓力：200WOG(200PSI) | 閥瓣材質：不銹鋼CF8、CF8M | |
| 適用介質：水、油、氣、酸 | 壁厚標準：ASME B16.34、GB 12224 | |
| 適用溫度：-40℃~160℃ | 螺紋標準：ISO 228 | |
| 設計標準：ASME B16.34 | 檢驗標準：API598 |
不銹鋼臥式絲扣止回閥特性
 |
 |
多種螺紋端供選擇，旋啟式閥瓣，采用脫蠟精密鑄造，安裝方便，流道通暢、流體阻力小。
不銹鋼臥式絲扣止回閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
L
|
63
|
80
|
88
|
102
|
113
|
136
|
|
H
|
41
|
50
|
58
|
60
|
71
|
76
|
