法蘭承插焊鍛鋼球閥概述

鍛鋼球閥有兩種形式。一種是兩片式結構，中部螺紋連接，以RPTFE、PEEK或不銹鋼硬密封；另一種是三片式結構，中部用螺栓連接。根據所選閥門的閥座與墊片/填料的材料不同，適應不同的工作溫度和介質。

法蘭承插焊鍛鋼球閥參數

公稱通徑：1/4"-2"		結構形式：二(鍛)片式 / 三(鍛)片式
公稱壓力：150LB-2500LB		設計標準：BS5351；MSS SP-118；ASME B16.34
適用介質：水、油品、氣體		材料標準：ANSI / ASTM
適用溫度：-40℃~150℃軟密封/-40℃~300℃硬密封		結構長度：ANSI B16.10
閥體材質：A105 / F304 / F316 / F316L		法蘭端尺寸：ANSI B16.5
球體材質：SS304 / SS316 / SS316L		承插端尺寸：ANSI B16.11；JB/T 1715
閥桿材質：SS304 / SS316 / SS316L		螺紋端尺寸：ANSI B1.12.1；JB/T 7306
密封圈：PTFE / RPTFE / PPL / SS304 / SS316		對焊端尺寸：ANSI B16.25；JB/T 12224
連接方式：絲扣螺紋 / 對焊 / 承插焊 / 法蘭		檢驗和試壓：API598；GB/T13927；JB/T9092

法蘭承插焊鍛鋼球閥構造

為滿足用戶的不同需求，球閥設有全通及縮徑兩大系列。全通徑球閥的通道內徑與管線內徑一致，不但流體阻力最小，也便于管道清理。而縮徑球閥的流體阻力比相同口徑截止閥的流體阻力要低很多，重量比相同口徑的球閥輕30%左右，有效的降低了生產成本，因而遂得到了較為廣泛的使用。

有倒密封的下裝式結構	無倒密封的下裝式結構

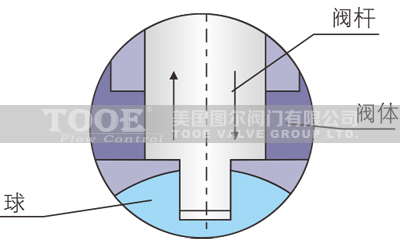

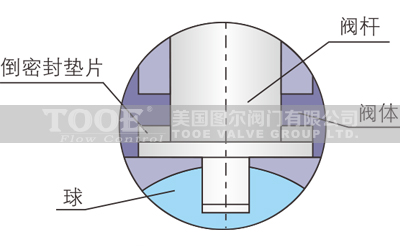

- 閥桿防沖出及有效密封結構：閥桿采用下裝式、設置帶有密封墊的倒密封結構，倒密封的密封力隨閥腔內壓力的增高而增大，從而確保閥桿的密封效果。當閥腔異常升壓時，閥桿不會被沖出。填料采用V型結構、能將閥腔內部的介質壓力及外部壓蓋的鎖緊力有效的轉化成閥桿的密封力(如上圖)。

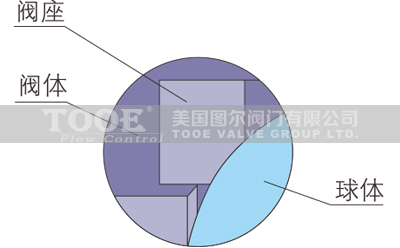

平常時的密封	軟密封燒損時的密封

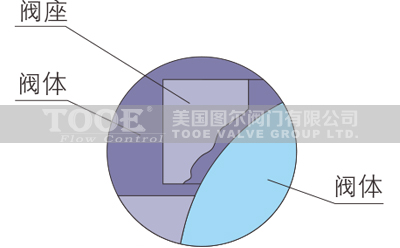

- 耐火結構：根據用戶的需要，球閥可設計成耐火結構，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構，有效阻止介質的擴散，防止火災擴大(如上圖)。

防靜電結構	帶鎖結構

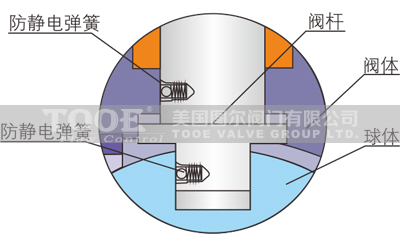

- 防靜電結構：根據用戶需要，球閥可設計防靜電結構，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的。避免靜電打火點燃易燃介質，確保系統安全(如上左圖)。

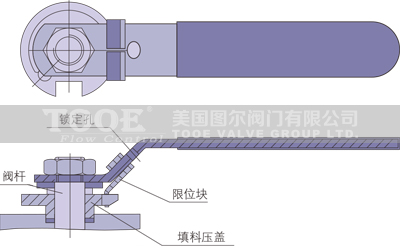

- 帶鎖結構：對安裝在野外的或防止非工作人員誤操作的，以及在有些震動較大的場合手柄受到撞擊易產生誤操作的閥門，在閥門的全開或全關的位置設有鎖定孔，需要時可加鎖，起到安全保險作用(如上右圖)。

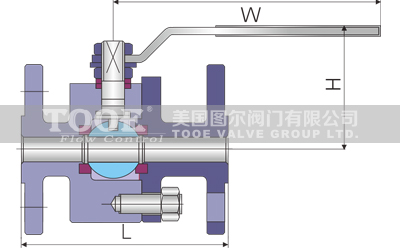

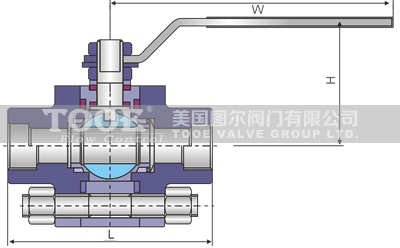

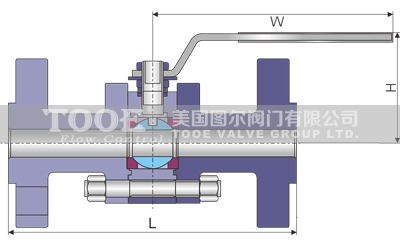

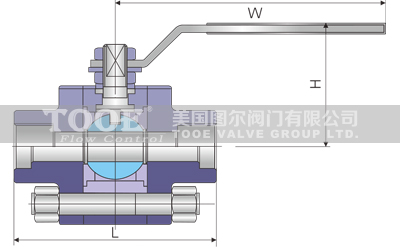

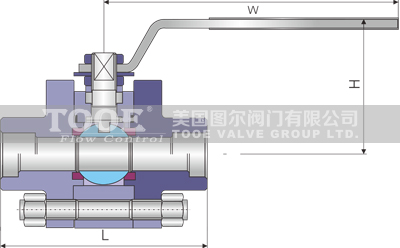

法蘭承插焊鍛鋼球閥尺寸

	二片式鍛鋼球閥800LB/1500LB
	Inch	L	H	W	重量kg
	1/4"	68	53	130	1.1
	3/8"	68	53	130	1.1
	1/2"	73	56	130	1.3
	3/4"	97	70	160	1.9
	1"	105	80	220	3.3
	1 1/4"	118	90	250	4.1
	1 1/2"	133	100	250	5.6
	2"	148	110	290	12.2

	三片式鍛鋼球閥800LB/1500LB
	Inch	L	H	W	重量kg
	1/4"	92	53	130	1.5
	3/8"	92	53	130	1.5
	1/2"	92	56	130	1.5
	3/4"	111	70	160	2.4
	1"	127	80	220	3.9
	1 1/4"	140	90	250	6.1
	1 1/2"	152	100	250	8.5
	2"	178	110	290	10

	三片式鍛鋼球閥2500LB
	Inch	L	H	W	重量kg
	1/4"	111	53	160	2.4
	3/8"	111	53	160	2.4
	1/2"	111	56	160	2.4
	3/4"	127	70	220	2.8
	1"	140	80	250	6
	1 1/4"	152	90	250	10.7
	1 1/2"	178	100	290	12.1
	2"	203	110	380	18.3

	三片式金屬硬密封鍛鋼球閥150LB-1500LB
	Inch	L	H	W	重量kg
	1/4"	92	53	130	1.7
	3/8"	92	53	130	1.7
	1/2"	92	56	130	1.7
	3/4"	111	70	160	2.5
	1"	127	80	220	4.5
	1 1/4"	140	90	250	7
	1 1/2"	152	100	250	8.8
	2"	178	110	290	14.5

	二片式法蘭連接浮動鍛鋼球閥150LB
	Inch	L	H	W	重量kg
	1/2"	108	56	130	2.8
	3/4"	117	70	160	4.3
	1"	127	80	220	5.7
	1 1/4"	140	90	250	6.7
	1 1/2"	165	100	250	9.8
	2"	178	110	290	14.7
	二片式法蘭連接浮動鍛鋼球閥300LB
	Inch	L	H	W	重量kg
	1/2"	140	56	130	3.3
	3/4"	152	70	160	5.6
	1"	165	80	220	6.7
	1 1/4"	178	90	250	9.5
	1 1/2"	190	100	250	13.4
	2"	216	110	290	20

	三片式法蘭連接浮動鍛鋼球閥600LB
	Inch	L	H	W	重量kg
	1/2"	165	56	130	4.1
	3/4"	191	70	160	6.1
	1"	216	80	220	8
	1 1/4"	229	90	250	1.2
	1 1/2"	241	100	250	17.6
	2"	292	110	290	25
	三片式法蘭連接浮動鍛鋼球閥900LB
	Inch	L	H	W	重量kg
	1/2"	216	56	130	8.4
	3/4"	229	70	160	10.6
	1"	254	80	220	14.2
	1 1/4"	280	90	250	18
	1 1/2"	305	100	250	27
	2"	368	110	290	40
