產品信息 | |
產品型號:MQ947MF;AG-2-3-7-MF-C | 產品壓力:1.6Mpa-4.0Mpa |
產品口徑:DN50-DN500 | 產品材質:碳鋼 不銹鋼 |
![]() |
![]() |
![]() |
![]() |
[ 下一個產品 ] | |

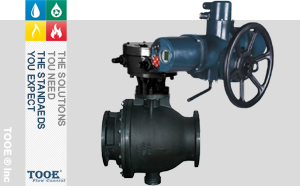

電動卸灰球閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動卸灰球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
電動卸灰球閥概述
Q947MF電動噴煤粉卸灰球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計,工作更穩定。雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。用于控制含塵氣體、含顆粒液體、固體粉末等介質,廣泛用于高爐除塵卸灰系統、作為截流和卸灰作用。采用直通式結構,流道暢通,不會出現積灰堵塞現象,密封副采用合金材質,經過特殊熱處理,閥門抗沖刷耐磨損,同時閥門偏心球面具有自動補償?shù)男阅,通過蝸輪上調節螺栓,使密封副在一定程度磨損的情況下,仍可達到重新密封的效果。
![]() |
![]() |
![]() |
電動卸灰球閥參數
公稱通徑:DN50-DN500 | 公稱壓力:1.6Mpa-4.0Mpa | |
適用溫度:-28℃~300℃ | 適用介質:水、空氣、粉塵、含灰煤氣 | |
閥體材質:鑄鋼、不銹鋼 | 球體材質:不銹鋼+表面硬化處理 | |
閥桿材質:不銹鋼 | 閥座材質:PPL、A105+STL | |
設計標準:GB/T 12237 | 結構長度:GB/T 12221 | |
試驗檢驗:JB/T 9002;GB/T 13927 | 法蘭連接:JB/T 79 |
電動卸灰球閥特性
工作原理:卸灰球閥屬于強制密封式閥門。在閥門關閉時,須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥內時,操作力所需克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥的力比開閥的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。- 根據需要,卸灰球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全;
- 根據需要可設置注脂輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封;
- 密封副形式多樣,根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計;
- 卸灰球閥的閥座帶有磨損自動補償裝置,更可靠的確保球閥的密封性能;
- 密封圈采用特殊材料制成,具有耐高溫、耐磨損、使用壽命長的特點;
- 閥桿采用整體鍛造并調制處理,硬度達到hb220~250,閥桿采用防吹出結構設計,根據需要可加長閥桿用于埋地場所。
電動卸灰球閥尺寸
![]() |
![]() |
