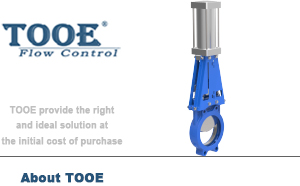

氣動刀型閘閥/漿液閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動刀型閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

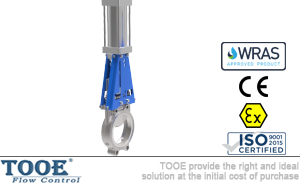

氣動刀型閘閥概述

氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。
刀型閘閥，又稱刀閘閥、刀形閘閥或刀型漿閥。它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，適用于漿液、污水、煤漿、灰渣、渣水混合物等介質管道，可作為介質切斷和節流使用。

氣動刀型閘閥參數

公稱通徑：DN50-DN2000(NPS 2"~80")		執行器參數
公稱壓力：0.6Mpa / 1.0Mpa / 1.6Mpa		結構形式：直行程氣動執行器
適用溫度：-38℃~1100℃(視密封和介質性質而定)		控制方式：二位切斷(開關型)
適用介質：漿液、城市污水、粉體、礦渣、爐渣等		工作溫度：-5℃-60℃
連接形式：對夾、梅花、法蘭		工作介質：0.2-0.8Mpa過濾壓縮空氣
閥體材質：GGG40/WCB/CF8/CF3/CF3M		氣缸行程：50mm
閘板材質：F55/F53/2205/SS316L/SS316/SS304		行程公差：+1.0mm
密封材質：NBR/EPDM/FKM/PTFE/金屬密封/聚氨酯		氣缸耐壓：1.2Mpa
填料材質：芳綸/高水機/四氟/橡膠/石墨		操作速度：50-700mm/s
泄漏量：硬密封：D級(≤0.1*DNmm3/s)		工作頻率：100-500C/min
泄漏量：軟密封：A級(零泄漏)		附件：限位開關、電磁閥、可視指示器、手動機構、三聯件

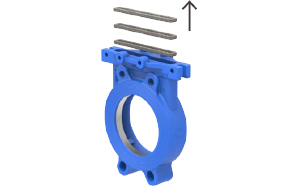

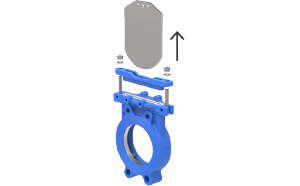

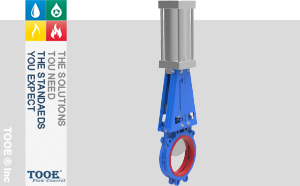

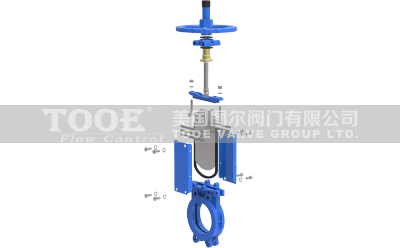

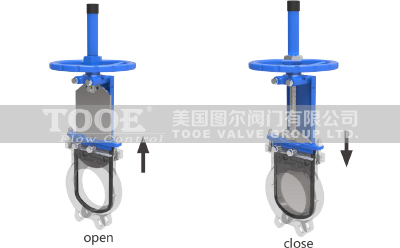

氣動刀型閘閥構造

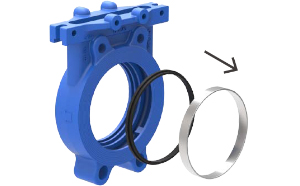

1、可更換閥座型單向密封刀閘閥是一種可更換橡膠密封圈的刀閘閥結構，密封原理主要是通過閘板與橡膠密封圈的緊靠，從而達到密封效果，此結構主要特點在于，橡膠密封圈是封套在閥座上的階梯凹槽內，密封圈由金屬?gòu)椈山Y(jié)構反鎖，使得密封圈與閘板開關密封過程中不會脫落，并且密封圈壞了，可以取下金屬壓套隨意更換橡膠密封圈。使得閥門使用效率大大提高，是一種經濟有效的高性能產品。
2、無凹槽刀閘閥又稱雙向密封刀閘閥，閥體采用2體式結構，聚氨酯內襯閥座密封圈充分保護閥體不受介質沖刷。當閥門關閉時閘板下移，閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封；當?shù)堕l閥開啟時閘板上移，閘板底部邊緣與密封條脫離，密封條彈起與凹槽平整，能防止刀閘閥在使用過程中，介質積存在中腔的凹槽里，從而有效提高刀閘閥的密封效果，防止閥門關閉時泄漏。特別推薦在采礦場使用。
3、無凹槽刀閘閥又稱雙向密封刀閘閥，閥體采用整體式結構，包括閥體，閘板和U型密封條，閥體左右兩側及中腔底部設有凹槽并裝有彈性U型密封條，雙側帶PU保護套。當閥門關閉時閘板下移，閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封；當?shù)堕l閥開啟時閘板上移，閘板底部邊緣與密封條脫離，密封條彈起與凹槽平整，能防止刀閘閥在使用過程中，介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果，防止閥門關閉時泄漏，雙側帶PU保護套設計延長閥門使用壽命。

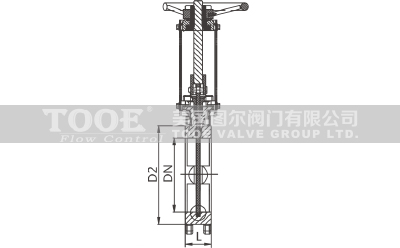

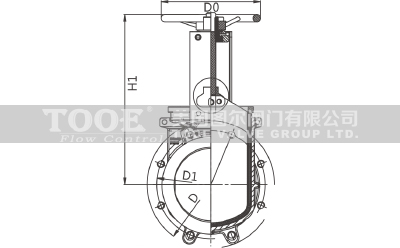

氣動刀型閘閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	48	48	51	51	57	57	70	70	76	76	89	89	114	114	127	127	127	149
H	260	292	320	358	395	450	532	670	758	857	946	1023	-	-	-	-	-	-
D	165	185	200	220	250	285	340	395	445	505	565	615	670	780	895	1015	1115	1230
D1	125	145	160	180	210	240	295	350	400	460	515	565	620	725	840	950	1050	1160
D2	99	118	132	156	184	211	266	319	370	429	480	530	582	682	794	901	1001	1112
