| 產品信息 | |
| 產品型號：Z15W;BG-0-2-5-W-T | 產品壓力：1.6Mpa-2.0Mpa |
| 產品口徑：DN10-DN65 | 產品材質：黃銅、青銅 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【絲扣銅閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

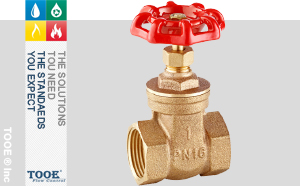

絲扣銅閘閥概述
銅閘閥關閉時,密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
閘閥是通過手輪轉驅閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
 |
 |
 |
絲扣銅閘閥參數
| 公稱通徑：DN15-DN100 | 閥體材質：黃銅，青銅 | |
| 公稱壓力：1.6Mpa | 閥桿材質：不銹鋼 | |
| 適用溫度：-20℃~150℃ | 密封填料：聚四氟乙烯PTFE | |
| 適用介質：水、油、氣 | 手輪材質：灰鑄鐵 | |
| 螺紋標準：ISO 228 | 連接方式：絲扣螺紋 | |
| 密封試驗：GB/T13927-2008 | 傳動方式：手輪驅動 |

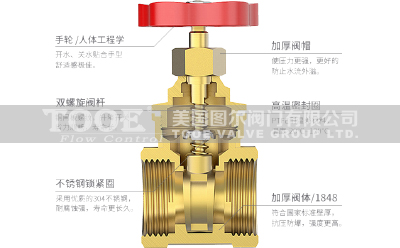

絲扣銅閘閥特點
1、流動阻力小；2、啟閉時較省力；3、介質流向不受限制；4、全開時，密封面工作介質的沖蝕比截止閥小；5、殼體、閥蓋采用恒溫熱鍛回火工藝，密封面采用高精度密封面專機切削；6、密封試驗嚴格執行GB/T13927-2008《工業閥門壓力試驗》；7、管螺紋精度及有效長度嚴格執行ISO 228。

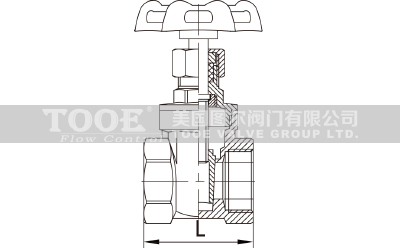

絲扣銅閘閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
2 1/2"
|
3"
|
4"
|
|
L
|
43
|
47
|
53.5
|
60
|
58
|
69
|
79
|
92
|
106
|
絲扣銅閘閥安裝
1、安裝時：用相應力矩扳手或管鉗，扳該螺紋同側的六角或八角部位旋入采用聚四氟乙烯生料帶或螺紋密封膠水進行密封。
2、手輪是根據相應扭矩設計，切勿改用加大力臂代替，以免損壞閥門，閥桿密封填料均勻聚四氟乙烯，如腐蝕泄漏時可旋緊壓蓋對填料進行補償。更換填料虛卸去介質壓力，制冷，暖通系統閘閥必須選用1.6MPa（或以上公稱壓力）規格閥門。
3、法蘭安裝時必須確保管道兩端法蘭面平行與同軸，間距尺寸適宜，連接螺孔對應，不宜偏差過大，否則影響閥門安裝質量及密封性能。
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口絲扣銅閘閥"產品。
