重錘型液控緩閉止回蝶閥概述

該系列產品為重錘型液控蝶閥，是目前用于水泵站管線系統水泵出口處新型的控制設備，是一種用作連通和截斷水流，防止停泵時水泵反轉、系統失水和管網壓力升高，減免水錘現象發生的理想的管路控制設備。主要安裝于水電站水輪機進口，也可安裝于水利、電力、給排水等各類泵站的水泵出口，具有一閥代二閥的功能，其體積小，重量輕，流阻小，耗能低。故此閥門可廣泛適用于市政、水廠、電廠、冶金、排灌、石化等大中型工程。

重錘型液控緩閉止回蝶閥參數

公稱通徑：DN200-DN3600		公稱壓力：1.0Mpa-2.5Mpa
適用介質：水、泥沙水		適用溫度：≤80℃軟密封/≤425℃硬密封
閥體材質：碳鋼、球墨鑄鐵		蝶板材質：碳鋼、球墨鑄鐵
閥體密封面：不銹鋼		蝶板密封圈：丁腈橡膠、不銹鋼
填料材質：V型密封圈、柔性石墨		閥軸材質：不銹鋼
制造標準：JB/T5299		結構長度：GB/T12221
連接法蘭：JB/T79、GB/T9113		閥門試驗：GB/T13927

項目		可調范圍	出廠調節
開閥時間（可調）		20秒~60秒	30秒
關閥時間（可調）	快關	2.5秒~25秒	8秒
	慢關	6秒~9秒	20秒
關閥角度（可調）	快關	70±10度	60度
	慢關	20±10度	30度

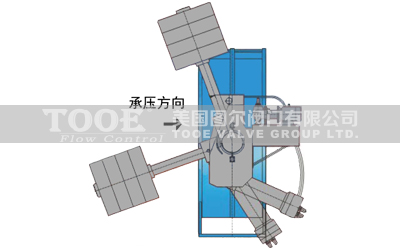

重錘型液控緩閉止回蝶閥原理

開閥采用液壓驅動，泵閥聯動，可閉閘啟動，在關閥過程中，先快關，截斷大部分水流起到止回閥的功能，然后慢關至全關，起到消除水錘危害，緩沖和截止的作用。從而避免管網中大量水體倒流和水泵高速反轉等事故的發生，確保水泵機組、管網及泵站的安全。其在管道上泵的出□端主要起閉路、止回、緩開、緩閉、閉閘起動、調節流量等作用，適用介質為水或油品。其過程如下：
1.開啟：啟動電機、帶動油泵運轉、液壓油經過濾網，油泵、單向閥、到主油缸、推動活塞桿、帶動搖臂，此時閥軸及蝶板轉動實現閥門開啟。
2.關閉：切斷電源，則電磁閥打開，液壓油經球閥、到油缸頭部由動力源重錘自由下落推動活塞桿做反向運動，帶動搖臂及閥桿旋轉實現關閉。
3.調節開關閥門：在0°~90°范圍內，即蝶板可停止在任何位置，達到調節水流大小之目的。

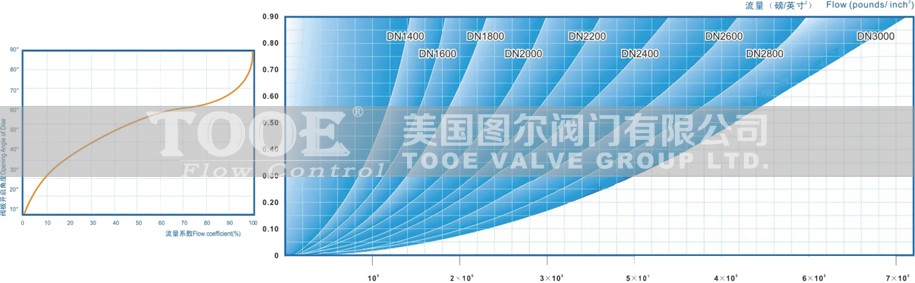

重錘型液控緩閉止回蝶閥流量系數

DN	300	350	400	450	500	600	700	800	900	1000	1200
Cv	5593	7685	10030	13377	15788	23162	31870	41911	58196	71175	102845

重錘型液控緩閉止回蝶閥特性

- 液控蝶閥能按程序啟閉；在正常供電和突然斷電情況下均能自動按預定的時間和角度分快、慢二階段關閉；調節范圍大、適應性強。
- 液控緩閉止回蝶閥可消除破壞性水錘、防止水泵和水輪機組發生飛逸事故，有效地降低了網管系統的壓力波動，保障設備的安全可靠運行。
- 液控緩閉止回蝶閥可取代水泵出口原電動閘閥和止回閥的功能，減少占地面積及基建投資。同時其流阻系數僅為0.1~0.6，節能效果明顯。
- S(鎖定型)、B(保壓型)、X(蓄能器型)三種類型的液控止回蝶閥以不同方式解決了運行過程中重錘下掉的缺點，增強了系統的可靠性和安全性。

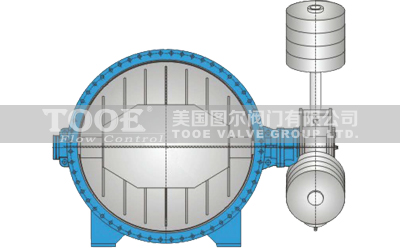

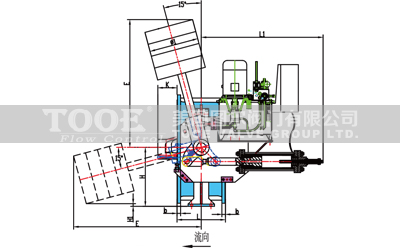

重錘型液控緩閉止回蝶閥尺寸

DN	300	350	400	450	500	600	700	800	900	1000	1200
L	270	290	310	330	350	390	430	470	510	550	630
L1	444	605	605	605	849	1063	1063	1063	1063	1383	1466
H	232	314	339	380	400	462	515	568	620	670	776
E	543	691	691	782	800	1013	1013	1018	1292	1450	1500
E1	319	392	395	455	470	618	625	697	760	873	1015
E2	268	333	367	468	442	571	591	682	750	832	992
kg	489	545	633	737	842	1086	1465	1736	2203	3350	4055
電機功率	1.5KW	1.5KW	1.5KW	1.5KW	1.5KW	5.5KW	5.5KW	5.5KW	5.5KW	5.5KW	5.5KW
