全自動反沖洗過濾器概述

全自動反沖洗過濾器，是一種壓力式自清洗密封過濾器，具有在線過濾、除污、排污功能，主要用于各種閉式循環系統(空調系統、工業冷卻系統、取暖系統等)的循環水過濾、凈化處理。該系列除污器主要是根據進出水壓力差進行反沖洗的操作，以達到自清洗濾網的功能。自動反沖洗過濾器適用于各種供水系統、工藝水系統和工業冷卻水，特別適用于24小時運行的系統。能過濾水中的機械雜質，保證系統和下游閥門設備的安全可靠運行。

全自動反沖洗過濾器參數

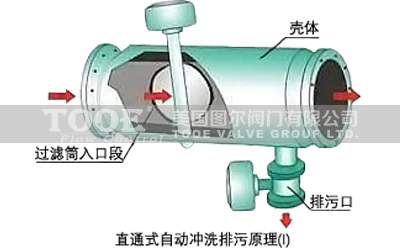

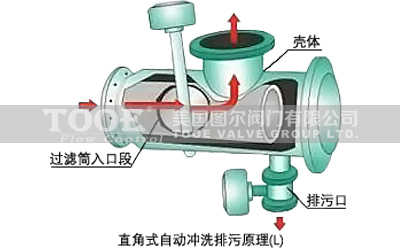

全自動反沖洗過濾器工作原理

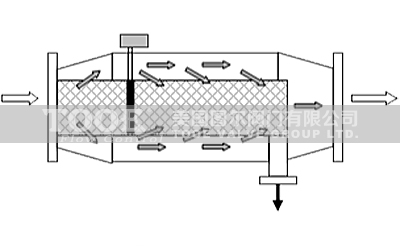

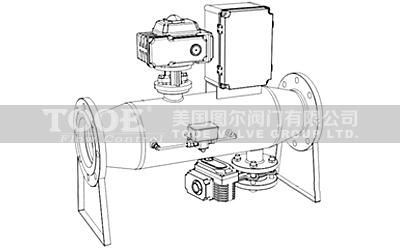

反沖洗過濾器主要由優質碳鋼筒體、濾筒、電動排污閥、水流導向閥、換向執行器、壓差控制器、電接點壓力表等組成。當過濾器工作時，水流由入口進入過濾器，經過濾網過濾，水中的雜質被濾網截留，潔凈的水經出水口送出(見圖1)。當過濾器進出水壓差達到0.06-0.08MPa之間(或出水壓力過低，不能滿足后置系統正常運行)時，則需要對濾網進行反沖洗。關閉水流導向閥，水流經濾網內側進行反沖洗，濾網截留的雜質經排污口排出，起到反向自動沖洗濾網的作用。整個反沖洗過程系統可正常運行，無需停機。

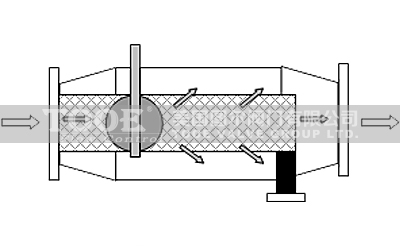

正常過濾狀態(水流導向閥開啟)	反洗排污狀態(水流導向閥關閉)

全自動反沖洗過濾器控制方式

自動時間控制：在過濾時間控制器上設定反洗時間，當達到反洗時間，啟動排污及導流閥，排污時間由排污時間定時器設定。
自動壓差控制：過濾器前后壓差與用戶設定的壓差相比較，當過濾器壓差達到設定壓差時，過濾器也進行清洗排污，排污時間由排污時間定時器設定。排污結束，停止清洗，系統恢復至初始狀態，為下一個過濾工序做好準備。
手動操作控制：按下作面板上清洗按鈕，過濾器進行排污。

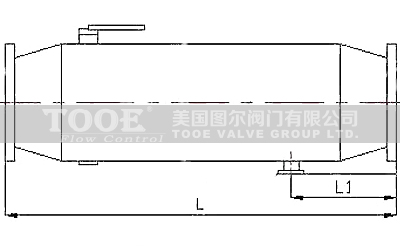

全自動反沖洗過濾器尺寸
