靜態流量平衡閥概述

對于靜態失調問題，在系統中安裝平衡閥，并用專用智能儀表對平衡閥進行調試，就可以有效消除某些環路的剩余壓頭，使各個環路的流量都能符合設計流量。靜態流量平衡閥是一種特殊功能的閥門，它具有良好的流量調節特性，相對流量與相對開度呈線性關系。有精確的閥門開度指示，最小讀數為閥門全開度的1%。有可靠的開度鎖定記憶裝置，閥門開度變動后可恢復至原鎖定位置。有截止功能，安裝了平衡閥就不必再安裝截止閥。有定量的測量功能和調節功能，系統調試時，調試人員通過與專用智能儀表人機對話，對平衡閥進行調整，即可實現系統的水力平衡。

靜態流量平衡閥參數

公稱通徑：DN40-DN500
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~150℃
適用介質：水、油、水/乙二醇
閥體材質：球墨鑄鐵
連接方式：法蘭連接
流量誤差：±5%(50%-100%開度)

靜態流量平衡閥應用

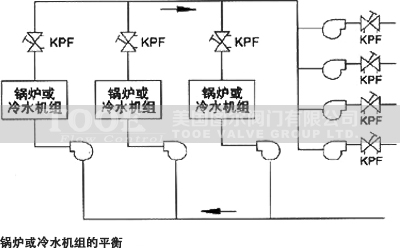

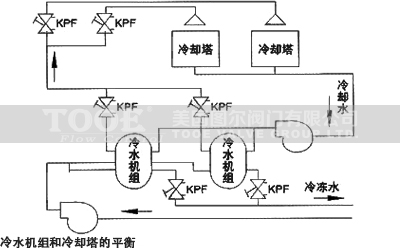

1.鍋爐或冷水機組：鍋爐或冷水機組在并聯安裝時，如果各機組的流量與其額定流量不一致，將使機組不能在高效點運行，影響機組發揮效能。這種情況，應在每臺鍋爐或冷水機組處安裝平衡閥，使每臺機組都能達到設計出力，保證每臺機組安全、正常運行。冷水機組連接多臺冷卻塔時，每臺冷卻塔也應安裝平衡閥。
2.熱力站：在熱電站或鍋爐房向若干熱力站供熱水的系統中，為使各熱力站獲得要求的水流量，應在各熱力站的一次環路側安裝平衡閥。為保證各二次環路水流量為設計流量，熱力站的各二次環路側也應安裝平衡閥。

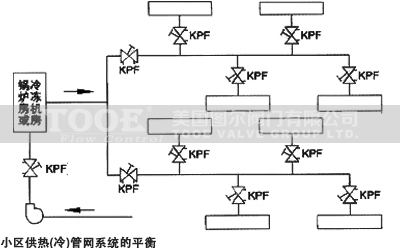

3.小區供熱管網：小區供熱管網往往由一個鍋爐房或熱力站向若干幢建筑物供熱。由總管、干管和各干管上與建筑物管路入口相連的支管組成。由于每幢建筑物距離熱源遠近不同，如果缺乏有效設備來消除近環路的剩余壓頭，將使流量分配不符合設計要求，造成近端過熱，遠端過冷。應在每條干管和每條支管上安裝平衡閥，保證各干管和各幢建筑物之間的流量平衡。

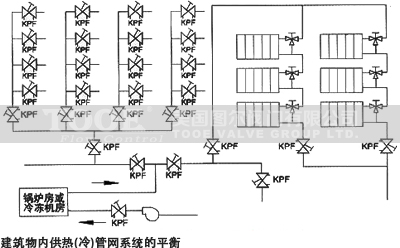

4.建筑物內供熱和空調管網：建筑物內供熱和空調管網系統，要滿足節能要求，就需要保證所有的立管和支管都符合設計流量。這時應在總管、干管、立管和支管上都安裝平衡閥。

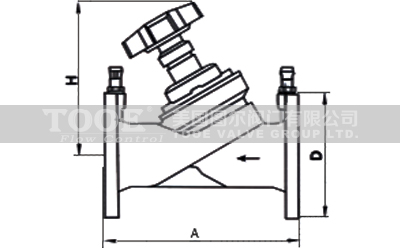

靜態流量平衡閥尺寸

DN	40	50	65	80	100	125	150	200	250	300	350
A	200	230	290	310	350	400	480	495	622	698	787
H	225	229	237	241	262	303	306	381	462	495	787
流通能力m3/h	37.5	61.4	85	97	170	268	303	595	890	1374	1863
全開阻力系數	2.81	2.65	3.95	6.96	5.53	5.43	8.82	7.23	7.88	6.86	6.91
重量kg	8.1	10.1	14.5	20.3	28.5	46	62	110	180	230	260
